水性環(huán)氧地坪漆應(yīng)用技術(shù)手冊(cè)
點(diǎn)擊數(shù)：1245次
水性環(huán)氧底漆
配比：[ 水性環(huán)氧固化劑 2 / 水性環(huán)氧底漆 1 ] 單道用量建議 0.1-0.15kg/㎡
正常水泥地面（水泥標(biāo)號(hào)達(dá)到 C25 以上；表面光滑不起砂；地坪落差 2M/4mm 左右；不空鼓；不泛水）情況下：
可添加 1 份水?dāng)嚢杈鶆颍ㄏ葘⑺原h(huán)氧固化劑與水性環(huán)氧底漆充分?jǐn)?拌均勻—呈現(xiàn)乳白色黏稠狀液體，再加入 1 份水稀釋攪拌）；
用環(huán)氧刮刀批刮或者長(zhǎng)毛滾筒滾涂施工，涂裝時(shí)做到薄而均勻，無(wú)漏 涂。
基礎(chǔ)較差的水泥地面（水泥地面表面有起砂情況；表面坑洼破損較多；使用年限較久的老水泥地面等）情況下：
可添加 6 份水?dāng)嚢杈鶆颍ㄏ葘⑺原h(huán)氧固化劑與水性環(huán)氧底漆充分?jǐn)?拌均勻—呈現(xiàn)乳白色黏稠狀液體，再加入 6 份水稀釋攪拌）；
用環(huán)氧刮刀批刮或者長(zhǎng)毛滾筒滾涂施工，涂裝時(shí)做到充分滲透，無(wú)漏 涂。干燥后再按照正常地面水性環(huán)氧底漆配比涂裝施工。
水性環(huán)氧底漆的性能特點(diǎn)：
◆ 對(duì)新舊混凝土有優(yōu)異的粘接力；
◆ 在低溫潮濕基材上也能快速固化；
◆ 滲透性好，對(duì)多孔疏松的混凝土表面起到增強(qiáng)作用；
◆ 相比常用的褐色中底涂固化劑柔韌性優(yōu)異；
◆ 環(huán)保、無(wú)氣味等
應(yīng)用素地基礎(chǔ)：
◆ 新澆筑混凝土，極大縮短混凝土的養(yǎng)護(hù)時(shí)間；
◆ 季節(jié)性返潮地面，泡水未干透水泥素地；
◆ 耐水熱沖擊地面等。
高強(qiáng)度水性環(huán)氧聚合物砂漿
配比：[ 水性環(huán)氧固化劑 3 / 水性環(huán)氧有色中涂 1 ] 單道用量建議 0.15-0.3kg/㎡
可添加 1 份水?dāng)嚢杈鶆�；再加�?10 份的環(huán)氧聚合物砂漿（具體添加 量依據(jù)實(shí)際施工情況變化），或者等量的石英石攪拌均勻。冬天施工 時(shí)可加入 5%的高強(qiáng)度水泥，加速干燥速度。
用環(huán)氧刮刀批刮施工，涂裝時(shí)做到平整均勻，無(wú)漏涂。

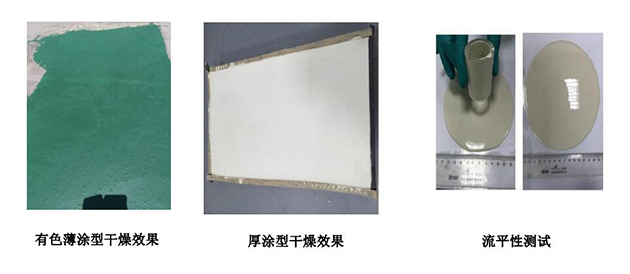

高強(qiáng)度水性環(huán)氧聚合物砂漿的性能特點(diǎn)：
◆ 環(huán)保、無(wú)氣味；
◆ 流平性好；
◆ 附著力優(yōu)異；
◆ 強(qiáng)度高，可厚涂（1-5mm），可薄涂；
◆ 成本低，性價(jià)比優(yōu)異；
◆ 固化劑不滲色，中涂表面顏色均勻；
◆ 不收縮成膜微膨脹，不開(kāi)裂；
◆ 單向透氣性，可避免油性材料因水汽引起的氣泡；◆ 4 小時(shí)可走人，8 小時(shí)可打磨復(fù)涂。

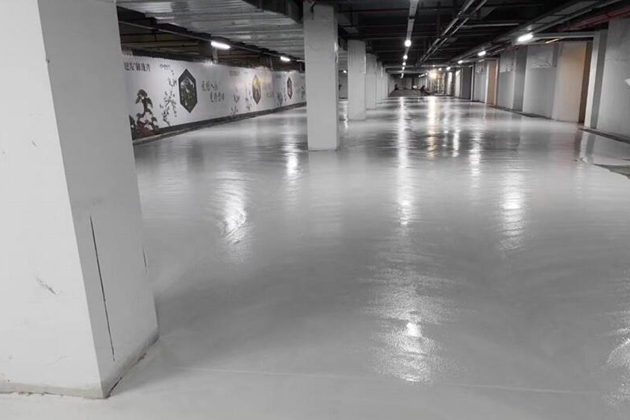

地下車庫(kù)高強(qiáng)度水性環(huán)氧聚合物砂漿施工效果
填補(bǔ)伸縮縫
配比：[ 水性環(huán)氧固化劑 3 / 水性環(huán)氧有色中涂 1 ]
不加水稀釋，理論上加入 12 份環(huán)氧聚合物砂漿（可根據(jù)實(shí)際施工情 況作適當(dāng)調(diào)整）。
水性環(huán)氧面漆
配比：[ 水性環(huán)氧固化劑 1 / 水性環(huán)氧面漆 4 ] 單道用量建議 0.15-0.0.18kg/㎡
先將水性環(huán)氧固化劑與水性環(huán)氧面漆充分?jǐn)嚢杈鶆�，乳化充分；若�?度過(guò)大，可添加 10%的稀釋；
面漆施工前必須做好打磨洗面工序；然后使用滾筒滾涂涂裝，涂裝時(shí) 做到薄而均勻，一次性不可厚涂。
水性環(huán)氧面漆的性能特點(diǎn)：
◆ 優(yōu)異的表面效果，高濕情況下無(wú)白化現(xiàn)象；
◆ 優(yōu)異的色粉相容性，不產(chǎn)生浮色現(xiàn)象；
◆ 零 VOC , 綠色環(huán)保, 無(wú)刺激過(guò)敏；
◆ 高耐刮擦和耐摩擦性能；
◆ 防水，防潮，單向透氣性，不易起殼。

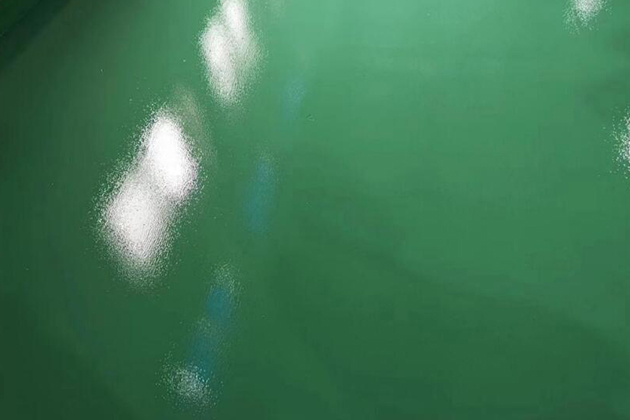

水性環(huán)氧面漆滾涂施工未干效果

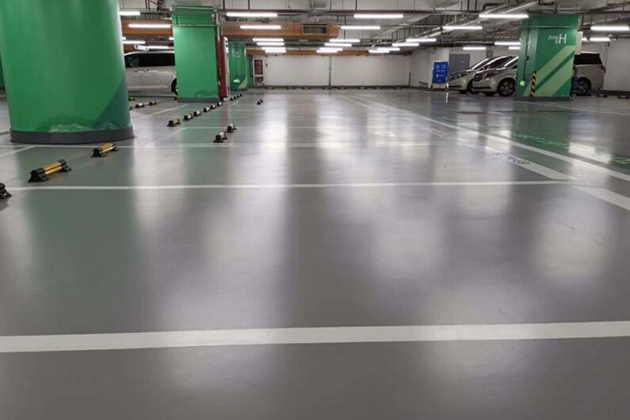

水性環(huán)氧面漆滾涂施工干燥后半啞光效果
備注：在中底涂使用水性環(huán)氧體系的情況下，可使用搭配油性環(huán)氧面 漆涂裝施工。
公安備案：皖公網(wǎng)安備34182202342247號(hào)
